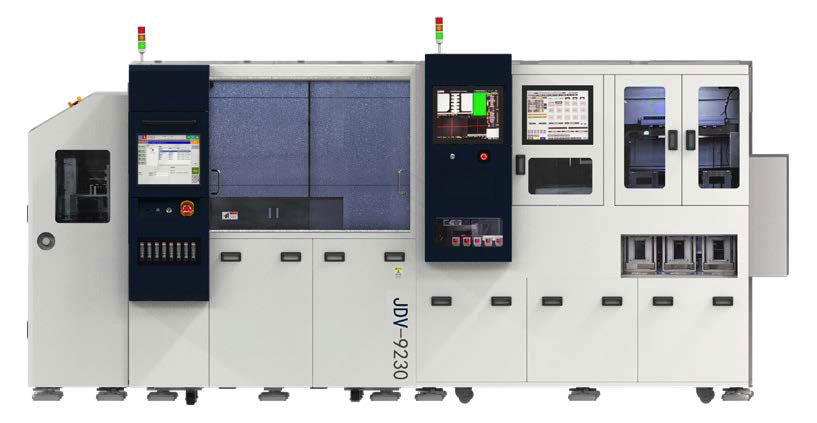

Установка резки и сортировки компонентов JDV-9230
Установка JDV-9230 - это высокопроизводительный и гибкий автомат для резки и сортировки корпусных полупроводниковых компонентов, таких как DFN, QFN, BGA, LGA, DFN и другие.
Установка обеспечивает автоматическую загрузку, транспортировку и позиционирование образцов, прецизионную резку, калибровку и проверку качества реза, а также промывку, сушку, оптическую инспекцию, сортировку и раскладку годных компонентов в кассеты. В модели используется специальная вакуумная оснастка, которая позволяет отказаться от использования клеящей пленки.
Установка JDV-9230 может работать с различными типами образцов, благодаря возможности быстрой замены индивидуальной оснастки. Оснащена автоматической системой удаления отходов после резки.
Особенности установки резки и сортировки компонентов JDV-9230
- Высокая скорость и качество резки
- Полная автоматизация всего цикла
- Возможность регулировки параметров процесса
- Две линии подачи воды для эффективной очистки
- Два шпинделя, две платформы для резки
- Экономный расход сжатого воздуха, воды, низкое энергопотребление
| Размеры рамки | 110 х 310 мм (специализированные) |
| Размеры компонентов | 2 x 2 мм - 22 х 22 мм |
| Размер рабочей области | 300 х 100 мм |
| Макс. искривление подложки (300 мм) | 4 мм |
| Количество насадок для выгрузки компонентов | 16/20 шт. |
| Производительность | более 18 000 комп./час (QFN компоненты 3х3 мм) |
| Точность совмещения | 2 мкм |
| Точность резки | ± 50 мкм |
| Скорость резки (макс.) | 1000 мм/с |
| Мощность шпинделя | 2,4 кВт/3,0 кВт |
| Рекомендуемый тип диска | Резиноидный, Ø 58 мм |
| Рекомендуемая толщина диска | 0,2/0,3 мм |
| Скорость вращения шпинделя | 3000 - 60000 об/мин |
| Габаритные размеры | 4000 х 1600 х 1800 мм |
| Энергопотребление | Рабочее: 2,2 кВт*ч |
| Мощность вакуумного насоса | 4,0/5,5/7,4 кВт |
